terça-feira, 20 de dezembro de 2011

quarta-feira, 14 de dezembro de 2011

Diferença entre ERC e DRC no Eagle

O ícone correto para verificar erros de regras de design, DRC, específicos para o layout (Board) é o Errors:




Já o ícone ERC (Electrical Rule Check) no programa Board, na verdade mostra erros ou avisos de consistência elétrica no programa Schematic com o Board, tanto é que o esquema é aberto ao clicar sobre ele:




Espero ter ajudado.

Mais informações nos Cursos Eagle PRO Fácil.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

quarta-feira, 7 de dezembro de 2011

Impressão colorida do esquema no P-CAD

Aprenda a customizar a impressão do esquema elétrico feito no programa P-CAD.

No programa Schematics, no menu File, selecionar a opção Print.













Clicar no botão Print Options.


















Na aba Colors, alterar as cores de cada item conforme desejado.









Clicar em OK e botão Print Preview para visualizar a impressão.

Espero ter ajudado.

Mais informações nos Cursos P-CAD Fácil.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

segunda-feira, 28 de novembro de 2011

Tendência no layout de placa de circuito impresso

É interessante notar que são poucos os que enxergam o papel e a importância de um layoutista de placa de circuito impresso na nossa sociedade.

Basta lembrar que em cada equipamento eletroeletrônico como TV, celular, monitor, microcomputador, equipamentos médicos etc, existe internamente uma placa de circuito impresso.

Os conhecimentos de um layoutista de PCB estão cada vez mais sendo requisitados. Na era da miniaturização, empresas estão inovando seus projetos; componentes convencionais (PTH) estão sendo trocados por componentes SMD (Surface Mount Device).

Além do que, há uma forte tendência de que novos componentes sejam lançados já em encapsulamentos SMD. E por serem mais baratos para os fabricantes, eles estão deixando de fabricar componentes que foram lançados há 10 anos atrás no formato DIP (dual inline package) e que hoje são feitos no formato SOIC (small-outline integrated circuit), forçando alterações nos projetos dos layouts de PCB (Printed Circuit Board).

Espero ter ajudado.

Mais informações nos Cursos Circuito Impresso PRO.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

quarta-feira, 16 de novembro de 2011

Como conectar um pad à um chapado no Proteus ARES

Como conectar um pad à um chapado, diretamente no programa Proteus ARES.

Veja na vídeo aula demonstrativa do Curso Proteus Fácil ARES Prime.

Clique aqui ou na figura abaixo para visualizar o vídeo (1024 x 768).

Espere o vídeo carregar.



Espero ter ajudado.

Mais informações nos Cursos Proteus Fácil.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

quarta-feira, 9 de novembro de 2011

Como trabalhar com o grid no Eagle

Aprenda como trabalhar com o grid no Eagle.

Na verdade, o conceito apresentado é aplicado para qualquer programa de layout de placa de circuito impresso.

Veja a dificuldade na imagem abaixo.


















Nota-se que as distâncias dos pinos do símbolo desenhado não são iguais. É importante fazer as distâncias iguais, pois o posicionamento/ligação das nets é feito em cima de um grid que tem um valor fixo.

Exemplificando, caso o grid esteja fixo em 25 mil, se temos três pinos um do lado do outro, porém com distâncias entre pinos de 25 (1), 40 (2) e 50 (3) mil, o grid só vai "casar"  nos pinos 1 e 3. Para ligar uma net no pino 2, será necessário ficar alterando o valor de grid até dar certo, é muito trabalhoso.

Recomenda-se trabalhar com valores de grid múltiplos, como 25, 50 e 100 mil.

Dica importante: no programa Eagle Layout Editor, sempre deve-se usar o ícone ERC, caso tenha warnings, atenção com unconnected pins, isso indica que não existe net conectada. Isso pode ocasionar erros de projeto no layout da placa.

Espero ter ajudado.

Mais informações nos Cursos Eagle PRO Fácil.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

quinta-feira, 3 de novembro de 2011

Como importar DXF para o P-CAD

Como importar arquivos DXF para o P-CAD em 6 passos.

1. Deve-se ir no menu File/Import/DXF... no programa P-CAD PCB.























2. Abrir o arquivo dxf desejado para inserir na área de trabalho.

3. Clicar no botão Set All.





















4. Selecionar o layer para o arquivo dxf.





















5. Clicar no botão Map Selected Layers.
























6. Confirmar com OK.

Espero ter ajudado.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

quinta-feira, 13 de outubro de 2011

EMI em Amplificadores de Áudio

Dica de como evitar Interferência Eletromagnética em amplificadores de áudio.

Participação especial de Sergio Rosar.

Quando o layout for de equipamento de áudio com placa face simples única, fazer de preferência um ponto central de terra na placa, também chamado de "Star Ground", ponto este de onde deve sair todas as trilhas de terra do circuito, isto para evitar um circuito fechado entre as diversas trilhas de terra, evitando o chamado "loop de terra", que seria suscetível a captar induções ou realimentações de sinais das partes ativas do circuito, coisa que desestabilizaria o terra, fazendo-o ficar flutuante.

Veja também:

Como eliminar EMI (Interferência Eletromagnética) Parte 1

Como eliminar EMI (Interferência Eletromagnética) Parte 2

Mais informações nos Cursos Circuito Impresso PRO.

Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

quarta-feira, 5 de outubro de 2011

Como aumentar o espaçamento do chapado no Proteus

Quando colocamos um chapado em um layout de placa de circuito impresso, o programa Proteus ARES dá um espaçamento de 12 th entre chapado e trilhas/pads.

Para aumentarmos esse espaçamento, na edição de zona de chapado, a propriedade a ser alterada é a Clearance.

Na imagem abaixo o valor de Clearance é 12 th.






















Na imagem abaixo o valor de Clearance é 25 th.


















Espero ter ajudado.

Mais informações nos Cursos Proteus Fácil.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

quinta-feira, 29 de setembro de 2011

Como gerar G-code no Eagle

Tutorial  geração de G-code para prototipagem de placas de circuito impresso utilizando o Eagle.

Download arquivo ULP

Extrair todos os arquivos onde foi feita a instalação do Eagle dentro da pasta ulp.

No programa Board do Eagle, clicar no ícone ULP e abrir o arquivo "pcb-gcode-setup.ulp".

Inicialmente, vai aparecer a imagem abaixo, então selecione a opção Generic e botão Accept:























Clicar em Yes:










Seguir as instruções no tutorial abaixo:

Download Tutorial  geração de G-code no Eagle

Espero ter ajudado.

Mais informações nos Cursos Eagle PRO Fácil.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 20 de setembro de 2011

Como imprimir PDF no P-CAD

Primeiro é necessário instalar um programa que gera pdf, por exemplo, o Cute PDF Writer.

DOWNLOAD Cute PDF Writer.

Funciona no Windows 98/2000/2003/XP/Vista/7.

Depois de instalado, no menu File, opção Print Setup do P-CAD Schematic ou PCB, deve-se alterar para CutePDF Writer, na lista de impressoras instaladas e confirmar com OK.

















Depois no menu File, Print..., já vai aparecer ao lado do botão Print Setup..., CutePDF Writer, então é criar o trabalho de impressão, mandar imprimir e dar um nome para o documento que será salvo como pdf.

Espero ter ajudado.

Mais informações nos Cursos P-CAD Fácil.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 13 de setembro de 2011

Como fazer circuitos impressos pelo método fotográfico

Este é um método para fazer circuitos impressos pelo método fotográfico usando materiais caseiros e técnicas acessíveis. Existe um bocado de arte nesta técnica. Os resultados podem variar enormemente dependendo da cola, da luz, do fotolito, da qualidade da pintura da placa, dos tempos de secagem etc.

Ao total são 12 passos detalhados e ilustrados com imagens de todo o processo.

Para baixar o tutorial, clique aqui.

Espero ter ajudado.

Mais informações nos Cursos Circuito Impresso PRO.

Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 30 de agosto de 2011

Como exportar desenho da placa no Proteus

O Proteus exporta o desenho da placa para diversos formatos:

Bitmap (.bmp)
Metafile (.emf)
Dxf (.dxf)
Postscript (.eps)
Vector File (.hgl)

Além dos arquivos Gerber que podem ser abertos por qualquer programa visualizador/editor de Gerber.

Para ter a opção de exportação no Proteus, deve-se ir no menu Output do ARES.



Espero ter ajudado.

Mais informações nos Cursos Proteus Fácil.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 23 de agosto de 2011

Consistência do esquema e placa no Eagle Layout Editor

Quando houver a necessidade de se fazer uma alteração no projeto de layout no arquivo .brd do Eagle, a alteração deve ser feita com os dois arquivos abertos (.sch e .brd) e sempre à partir do esquema, desta forma, a atualização do esquema para a placa é automática, por exemplo, ao inserir um led no esquema, o package vai ser posicionado imediatamente no arquivo da placa.

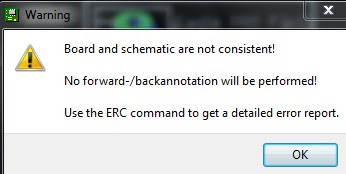

Caso, apenas o esquema (.sch) esteja aberto e seja feita a alteração, ao abrir-se o arquivo da placa (.brd), surgirá a seguinte mensagem:



Para verificar o erro, é necessário clicar no ícone ERC (Electrical Rule Check).



Espero ter ajudado.

Mais informações nos Cursos Eagle PRO Fácil.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 16 de agosto de 2011

Como colocar componente SMD no lado da solda

Dependendo do projeto, principalmente quando a placa é face simples e há a necessidade de colocar um componente SMD, este deve ser posicionado no lado da solda ou solder side e especificamente no programa P-CAD, bottom side.

Para isso, deve-se usar o comando de flip, primeiramente deve-se selecionar o pattern/package, então ir no menu Edit/Component/Place On/Bottom Side ou usar a tecla de atalho F.



Após o comando, o componente é posicionado no lado da solda. As trilhas ligadas a esse componente devem iniciar pelo bottom.



Espero ter ajudado.

Mais informações nos Cursos P-CAD Fácil.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 5 de julho de 2011

Como visualizar arquivos Gerber

Uma opção de programa visualizador de arquivos Gerber é o Viewplot.

Passo a passo para visualização:

1 - Clicar no botão Open.



2 - Selecionar o arquivo Gerber a ser visualizado.



3 - Clicar no botão View File, depois confirmando com OK.



Na visualização do arquivo de furação, a informação de Number Format deve ser selecionada conforme a imagem abaixo.



Exemplo de visualização do arquivo Gerber do layer Bottom:



Exemplo de visualização do arquivo Gerber do layer máscara de solda do bottom:

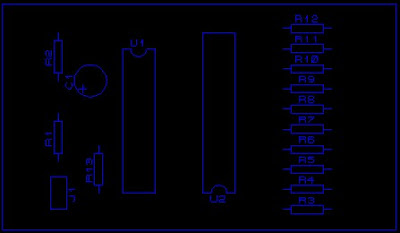

Exemplo de visualização do arquivo Gerber do layer Top Silk:

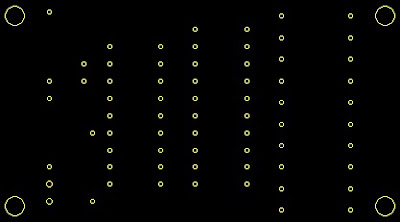

Exemplo de visualização do arquivo de furação:



Visualização dos arquivos Gerber:



Mais informações nos Cursos Circuito Impresso PRO.

Espero ter ajudado.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 28 de junho de 2011

Como aumentar o tamanho da folha no ISIS

Quando um esquema elétrico tem um tamanho considerável, o tamanho inicial da folha que é configurado para A4, não é o suficiente.

Para aumentar o tamanho da folha no Proteus ISIS, deve-se ir no menu System e selecionar Set Sheet Sizes.



Então, marcar outra opção como A3 etc.



Mais informações nos Cursos Proteus Fácil.

Espero ter ajudado.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

quarta-feira, 22 de junho de 2011

Como desfazer um roteamento no Eagle

A ferramenta usada para desfazer uma trilha roteada é a Ripup.



Para desfazer um conjunto de trilhas roteadas, por exemplo, pelo autoroteador, deve-se usar a ferramenta Group + Ripup.

Mais informações nos Cursos Eagle PRO Fácil.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 14 de junho de 2011

Layers do P-CAD no Windows 7

Para que a lista de layers do P-CAD seja visualizada no Windows 7 é necessário fazer uma modificação na raiz onde foi instalado o programa. Geralmente, C:\Arquivos de Programas\P-CAD 2006.

Antes:



Todos os arquivos do tipo *MANIFEST devem ser retirados e colados em uma pasta com o nome, por exemplo, Manifest.



Fazendo-se essa alteração, pode-se habilitar ou desabilitar os layers do projeto em questão.

Depois:



Essa mudança também afeta o Schematic, com isso em Options Sheets é possível visualizar a lista de folhas, além de adicionar novas.



Participação de Silvio Setti, Itapira/SP.

Mais informações nos Cursos P-CAD Fácil.

Espero ter ajudado.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 7 de junho de 2011

Download de datasheets

Para quem trabalha com projetos de layout de placa de circuito impresso, é fundamental o uso de datasheets de diversos componentes.

Nos datasheets temos tanto a simbologia como o encapsulamento dos componentes. Além, de informações técnicas a respeito de funcionamento, especificações, limites, funções etc.

Recomendo o site abaixo para download de datasheets.

http://www.datasheetcatalog.com/

Espero ter ajudado.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 31 de maio de 2011

Como fazer furo metalizado em placa dupla face

Veja no vídeo abaixo como fazer furo metalizado em placa dupla face.





Mais informações nos Cursos Circuito Impresso PRO.

Espero ter ajudado.

Prof. Edson Bomfim

http://www.circuitoimpressopro.com.br

quarta-feira, 25 de maio de 2011

Materiais para circuito impresso

A Soft Metais é uma empresa com mais de 25 anos de fundação, sendo a maior fabricante de soldas e ligas a base de estanho do mercado nacional.

Alguns produtos: fios de solda, solda em vergas, fluxos, salva chips, solda lead-free, metal patente, estanho puro, zinco entre outros materiais.

A Soft Metais representa também os produtos da Huntsman (Adesivos SMD, Underfill Retrabalháveis), pasta de solda Cobar (No-Clean, Lead Free, fabricada no Brasil).

Mais informações: http://www.softmetais.com.br

Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 17 de maio de 2011

Como fazer duplicata de placa no Proteus

Primeiramente, deve-se selecionar a área da placa incluindo a borda.
Ir no menu Edit do Proteus ARES, opção Replicate.


Em X-Step e Y-Step deixar um valor maior que 0, alterar até que não haja erro.
Colocar o número de cópias e em Increment deixar com 0. Então clicar em OK.

As nets ficarão visíveis, mas ao imprimir elas não serão impressas.
Mais informações nos Cursos Proteus Fácil.
Espero ter ajudado.
Autor: Prof. Edson Bomfim

quarta-feira, 11 de maio de 2011

Como carregar imagens no Eagle

O procedimento para carregar imagens no Eagle, por exemplo, imagens com extensão .bmp é usando uma ulp (User Language Program) que executa tal função.

Na lista de ulps do programa Eagle, temos a import-bmp.ulp.

Para executarmos esta ulp, temos que ir no menu File e selecionar Run...


Depois, selecionar o arquivo import-bmp.


Abrir o programa e então selecionar a imagem desejada para ser carregada no layout da placa.

Espero ter ajudado.

Autor: Prof. Edson Bomfim

quarta-feira, 4 de maio de 2011

Como buscar componente na biblioteca do P-CAD

Vou exemplificar a busca de um componente nas pastas de bibliotecas do P-CAD. O componente em questão será o ULN2003.

Verificando seu datasheet, verificamos que o fabricante é a ST Microelectronics.



Abaixo, temos uma breve descrição do componente.



Primeiro, buscamos a pasta da ST Microeletronics.


Depois, pesquisamos dentro da pasta, em qual categoria o componente se encaixa (veja a descrição do datasheet acima), então selecionamos a lib mais apropriada.


No nosso caso, a lib que contém o ULN2003 é a ST Interface Darlington Driver.lib

Às vezes é necessário procurar dentro de pastas de outros fabricantes similares, pois um componente pode ter mais de um fabricante.

Mais informações nos Cursos P-CAD Fácil.

Espero ter ajudado.

Autor: Prof. Edson Bomfim

terça-feira, 12 de abril de 2011

Como criar jumper no Proteus ARES

Preparei um tutorial passo a passo sobre a criação de jumpers no Proteus ARES.

Visite a página abaixo para ter acesso ao tutorial.

http://www.proteusfacil.com.br/como_criar_jumper_no_proteus.html

Espero ter ajudado.


Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 5 de abril de 2011

Erro na instalação do Eagle 3D

Ao executar a visualização 3D de um projeto do Eagle, caso ocorra o erro indicado na imagem abaixo, deve-se proceder com a reinstalação do Eagle 3D.

Como o PovRay não encontra o arquivo "tools.inc" onde deveria estar, então ocorre erro.

Na instalação do Eagle 3D, quando aparecer a janela "Selection Destination Location", deve-se clicar em Browse e selecionar o caminho onde está instalado o programa Eagle Layout Editor.

Espero ter ajudado.

Autor: Prof. Edson Bomfim

terça-feira, 29 de março de 2011

Como abrir arquivos do Tango no P-CAD

O programa P-CAD é o sucessor do programa Tango.

Para abrir arquivos PCB (layout) do Tango no programa P-CAD deve-se salvar o arquivo original do Tango como tipo ASCII.

Existe a possibilidade da conversão não ser total, aparecendo alguns erros que devem ser corrigidos no programa P-CAD usando as respectivas ferramentas de layout.

Espero ter ajudado.

Autor: Prof. Edson Bomfim

segunda-feira, 21 de março de 2011

Especificações para produção de placa de circuito impresso

Quando você fizer uma cotação para fabricação de seu protótipo ou projeto, algumas informações serão solicitadas a você pelo fabricante de placa de circuito impresso, como:
  1. Tamanho da placa.
  2. Laminado base (dielétrico). Pode ser: FR1, FR2, FR4, CEM-1 e cerâmica. O mais comum é FR4.
  3. Espessura do cobre. Pode ser: ¼, ½, 1, 2 ou 3 oz. O mais comum é 1 oz.
  4. Espessura da placa. Pode ser: 0,8 mm, 1,6 mm ou 2,4 mm. O mais comum é 1,6 mm.
  5. Simbologia (serigrafia). Pode ser: branco, amarelo ou preto. O mais comum é branco.
  6. Máscara de solda. Pode ser: verde, preto, vermelho, azul ou transparente. O mais comum é verde.
  7. Acabamento de superfície. Pode ser: OSP, HASL (Hot Air), Carbono, Níquel eletrolítico, Ouro químico ou Ouro eletrolítico. O mais comum é HASL.
  8. Teste elétrico. Pode ser: sim ou não. O mais comum é não.
Autor: Prof. Edson Bomfim

segunda-feira, 14 de março de 2011

Como traçar e mudar de largura uma trilha

Quando clicamos no ícone Track Mode para traçarmos uma trilha usando o programa Proteus, caso a função Auto Trace Selection esteja ativada, sempre que tentarmos fazer a seleção de uma trilha com largura diferente da DEFAULT, a ação não terá efeito, mesmo selecionando, por exemplo, T30, que equivale a uma largura de trilha de 30 th ou 30 mil. A trilha sempre será traçada com as propriedades da DEFAULT, que equivale a 12 th ou 12 mil.

Para selecionarmos larguras diferentes da DEFAULT, devemos deixar como a figura abaixo.



Espero ter ajudado.

Autor: Prof. Edson Bomfim

segunda-feira, 7 de março de 2011

Função do botão Drop no Eagle

A função do botão Drop é retirar uma biblioteca selecionada ou todas as bibliotecas da lista exibida pelo ícone Add.



















Para fazer o inverso, ou seja, inserir uma biblioteca na lista é necessário ir no menu Library e selecionar Use.









Depois fazer a seleção da biblioteca e abrir.









Espero ter ajudado.

Autor: Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br
