terça-feira, 31 de maio de 2011

Como fazer furo metalizado em placa dupla face

Veja no vídeo abaixo como fazer furo metalizado em placa dupla face.





Mais informações nos Cursos Circuito Impresso PRO.

Espero ter ajudado.

Prof. Edson Bomfim

http://www.circuitoimpressopro.com.br

quarta-feira, 25 de maio de 2011

Materiais para circuito impresso

A Soft Metais é uma empresa com mais de 25 anos de fundação, sendo a maior fabricante de soldas e ligas a base de estanho do mercado nacional.

Alguns produtos: fios de solda, solda em vergas, fluxos, salva chips, solda lead-free, metal patente, estanho puro, zinco entre outros materiais.

A Soft Metais representa também os produtos da Huntsman (Adesivos SMD, Underfill Retrabalháveis), pasta de solda Cobar (No-Clean, Lead Free, fabricada no Brasil).

Mais informações: http://www.softmetais.com.br

Prof. Edson Bomfim
http://www.circuitoimpressopro.com.br

terça-feira, 17 de maio de 2011

Como fazer duplicata de placa no Proteus

Primeiramente, deve-se selecionar a área da placa incluindo a borda.
Ir no menu Edit do Proteus ARES, opção Replicate.


Em X-Step e Y-Step deixar um valor maior que 0, alterar até que não haja erro.
Colocar o número de cópias e em Increment deixar com 0. Então clicar em OK.

As nets ficarão visíveis, mas ao imprimir elas não serão impressas.
Mais informações nos Cursos Proteus Fácil.
Espero ter ajudado.
Autor: Prof. Edson Bomfim

quarta-feira, 11 de maio de 2011

Como carregar imagens no Eagle

O procedimento para carregar imagens no Eagle, por exemplo, imagens com extensão .bmp é usando uma ulp (User Language Program) que executa tal função.

Na lista de ulps do programa Eagle, temos a import-bmp.ulp.

Para executarmos esta ulp, temos que ir no menu File e selecionar Run...


Depois, selecionar o arquivo import-bmp.


Abrir o programa e então selecionar a imagem desejada para ser carregada no layout da placa.

Espero ter ajudado.

Autor: Prof. Edson Bomfim

quarta-feira, 4 de maio de 2011

Como buscar componente na biblioteca do P-CAD

Vou exemplificar a busca de um componente nas pastas de bibliotecas do P-CAD. O componente em questão será o ULN2003.

Verificando seu datasheet, verificamos que o fabricante é a ST Microelectronics.



Abaixo, temos uma breve descrição do componente.



Primeiro, buscamos a pasta da ST Microeletronics.


Depois, pesquisamos dentro da pasta, em qual categoria o componente se encaixa (veja a descrição do datasheet acima), então selecionamos a lib mais apropriada.

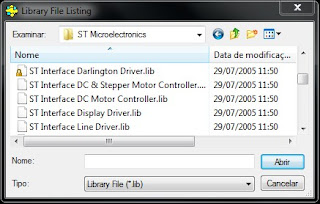

No nosso caso, a lib que contém o ULN2003 é a ST Interface Darlington Driver.lib

Às vezes é necessário procurar dentro de pastas de outros fabricantes similares, pois um componente pode ter mais de um fabricante.

Mais informações nos Cursos P-CAD Fácil.

Espero ter ajudado.

Autor: Prof. Edson Bomfim
